一：產品執行標準

Q/HHTZH004.1 阻燃耐火特性試驗執行GB12666-90標準

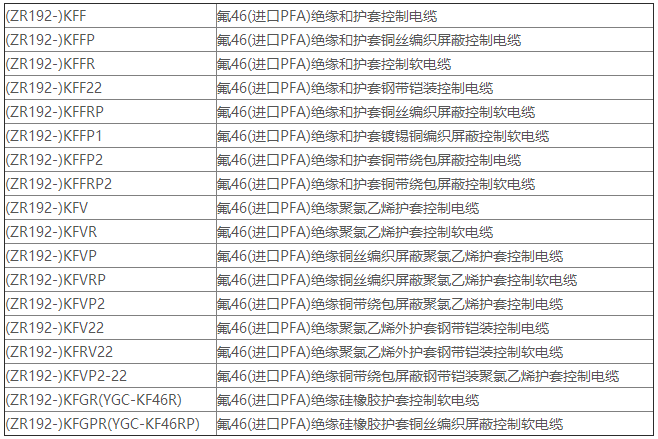

二：基本型號及名稱

備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。

三：使用特性

1．交流額定電壓：U0/U 450/750KV

2．最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃

可溶性聚四氟乙烯(PFA)絕緣不超過260℃

3．最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃

4．電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。

5．電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍

銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍

氟塑料絕緣和護套電纜最小為電纜外徑的8倍

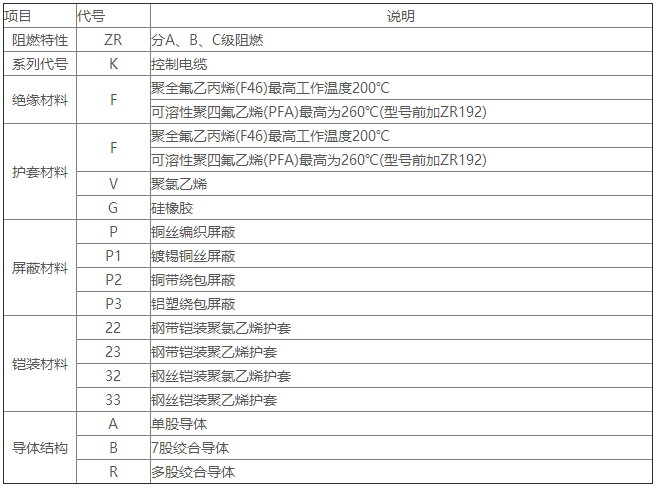

四：代號名稱和含義

表2

五：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3

2．20℃時絕緣電阻不小于500MΩ/KM

3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。

六：產品特點及用途

本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
