一：產品執行標準

GB9330-88 阻燃性能試驗執行GB12666-90標準

二：基本型號及名稱

1．聚氯乙烯絕緣和護套控制電纜

KVV     銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜

KVVP    銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜

KVVP2   銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜

KVV22   銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜

KVVR    銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜

KVVRP   銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜

KVVP2-22銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜

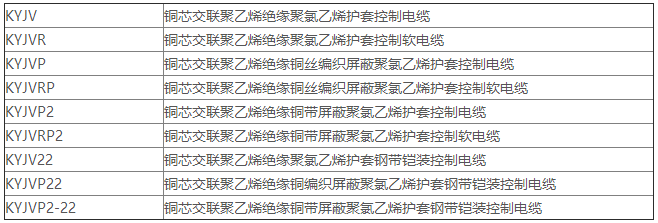

2．交聯聚乙烯絕緣聚氯乙烯護套控制電纜

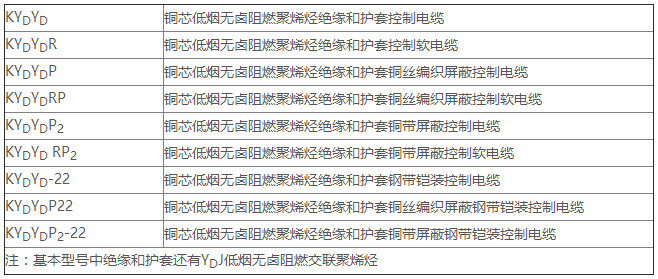

3．低煙無鹵阻燃聚烯烴絕緣和護套控制電纜

備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。

三：使用特性

1．交流額定電壓：U0/U 450/750KV

2．最高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃

交聯聚乙烯絕緣90℃

低煙無鹵阻燃聚烯烴70℃

低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種

3．最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

4．電纜安裝敷設溫度應不低于0℃。

5．電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍

銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍

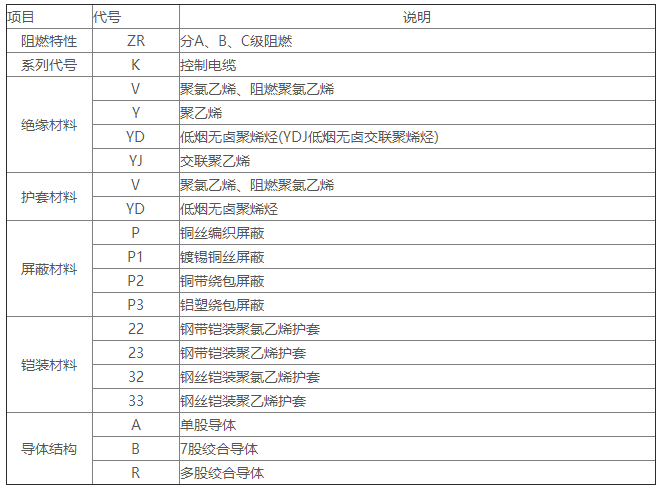

四：代號名稱和含義

表2

五：主要技術指標

1．成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。

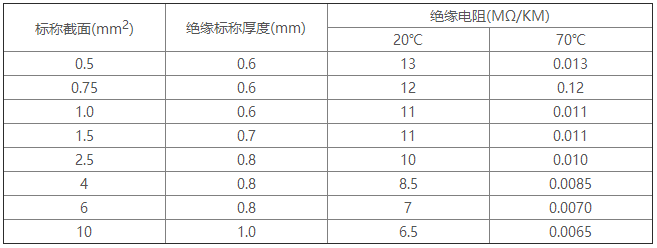

2．絕緣電阻及絕緣標稱厚度符合下表規定：

3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。

六：產品特點及用途

本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。

低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
