一、熱電偶用補償導線、電纜執行標準：

熱電偶用補償導線、電纜按GB/T4989-94標準等效IEC584-3標準生產。

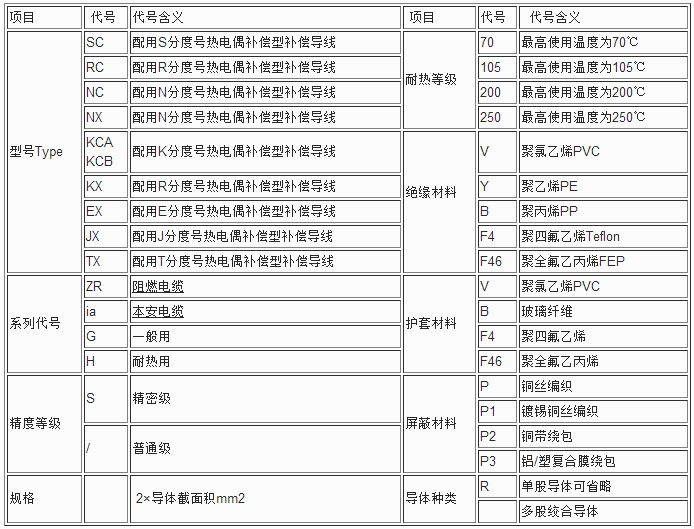

二、產品代號及含義

例：1.與K分度號熱電偶連接的延長型精密補償導線最高使用溫度105℃聚氯乙烯絕緣和護套，多股絞合導體，鍍錫銅線編織屏蔽。

導體標稱截面為1.5mm2,表示為：KX-Gs （105）-VVRP 2×1.5

2.與K分度號熱電偶連接的延長型耐熱精密級補償電纜聚全氟乙丙烯絕緣和護套，多股絞合導體，鍍錫銅線編織對屏加總屏，10個補償對絞合，導體標稱截面為1.5mm2

表示為 ： KX-HsF46PF46RP 10×2×1.5

三、結構尺寸

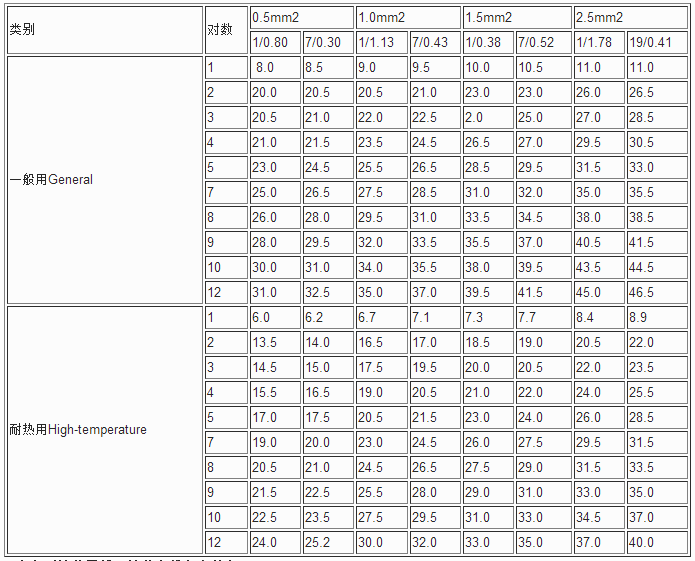

1.補償導線、補償電纜 參考外徑

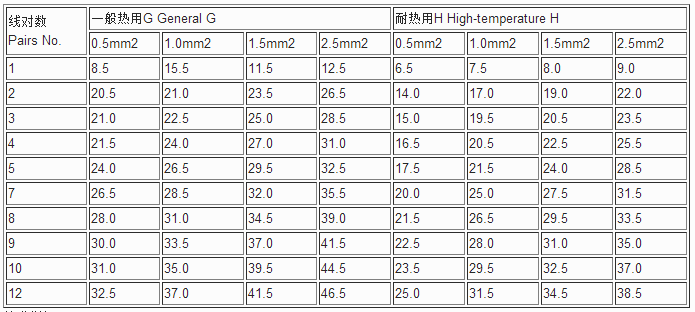

2.本安型補償導線，補償電纜參考外徑

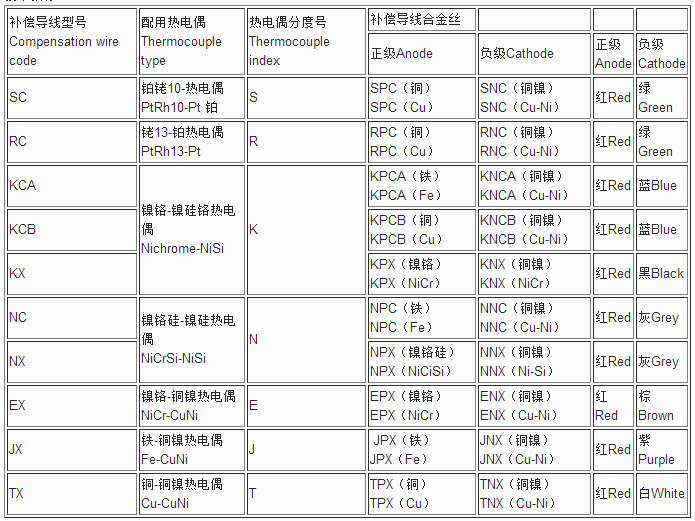

四、技術指標

注：型號第一個字母與熱電偶分度號相對應，第二個字母“C”表示補償型補償導線，字母“X”表示延長型補償導線。SC型補償導線可配用R型分度號熱電偶。

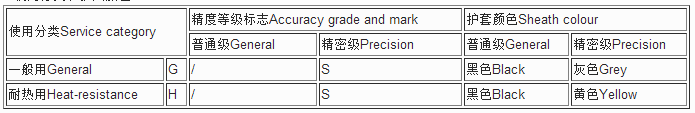

使用分類和護層顏色

五、產品用途

熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，具有耐高溫、低溫、耐酸、堿，防腐，耐老化等優異性能，可浸入油水中長期使用，正常工作溫度-40-250℃。
