一：產品執行標準

Q/HHTZH001.2阻燃耐火特性試驗執行GB12666-90標準

二：基本型號及名稱

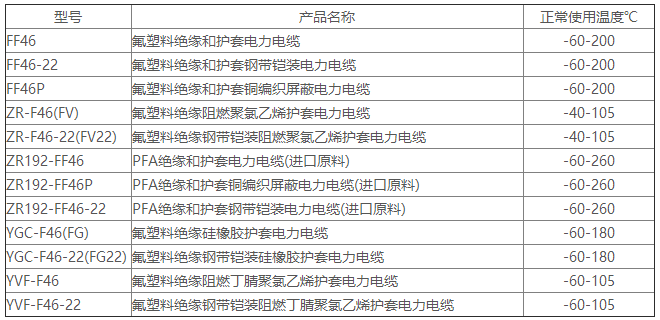

表1

備注：軟結構電纜在原型號中加R，導體線芯中銅絲可以采用鍍錫。

三：代號名稱和含義

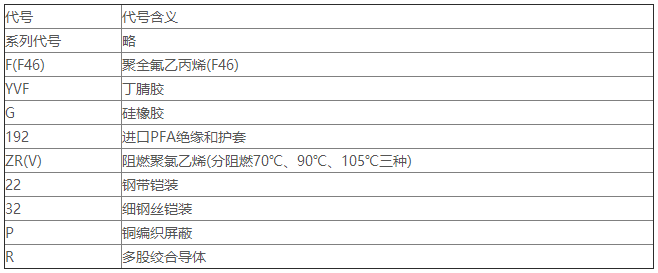

表2

四：使用特性

1． 交流額定電壓：U0/U 0.6/1KV

2．最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃

可溶性聚四氟乙烯(PFA)絕緣不超過260℃

3． 最低環境溫度：氟塑料絕緣和護套

固定敷設-40℃，非固定敷設-15℃

4． 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。

5．電纜允許彎曲半徑：?jiǎn)涡倦娎|最小為電纜外徑的15倍

多芯電纜最小為電纜外徑的10倍

五：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。

2．20℃時絕緣電阻不小于500MΩ/KM，180℃時絕緣電阻不小于10MΩ/KM

3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

六：基本電纜規格及結構參數

注：鎧裝電纜外徑參照附錄D表1進行計算。

七：產品特點及用途

本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線，具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性，高溫環境電氣性能穩定，載流量大，使用壽命長，廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
