一：產品執行標準

Q/HHTZH006阻燃耐火特性試驗執行GB12666-90標準

二：基本型號及名稱

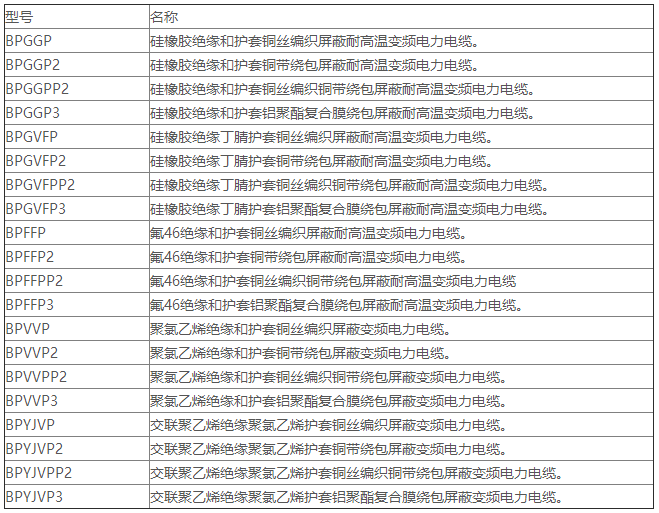

表1

備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。

三：代號名稱和含義

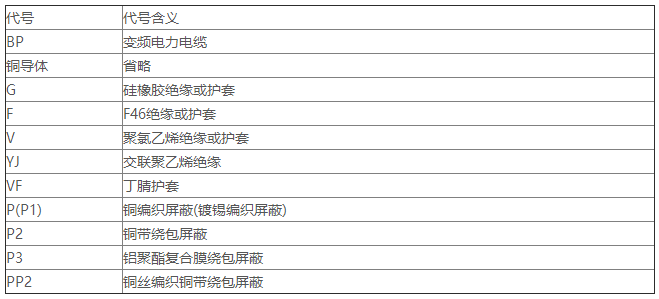

表2

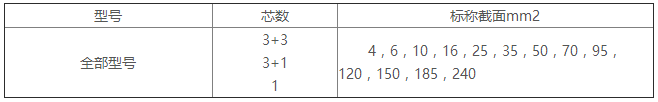

電纜規格

主線芯截面

接地線芯截面

四：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)

2．成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。

3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

4．屏蔽層傳輸阻抗

電纜在100MHz時傳輸阻抗等于或小于100Ω/m。

電纜的理想屏蔽抑制系數等于或小于0.7。

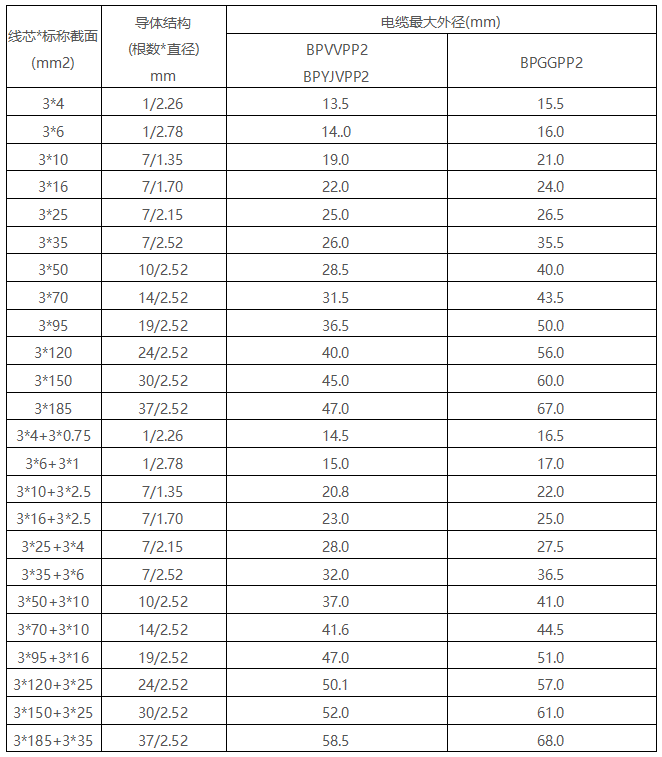

五：基本電纜規格及結構參數

六：使用特性

1． 交流額定電壓：U0/U 0.6/1KV

最高工作溫度：硅橡膠絕緣180℃

氟46絕緣200℃和260℃兩種

聚氯乙烯絕緣70℃

交聯聚乙烯90℃

最低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。

2． 電纜安裝敷設溫度應不低于-25℃。

3． 電纜允許彎曲半徑：電纜最小為電纜外徑的10倍

七：產品特點及用途

本產品適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
