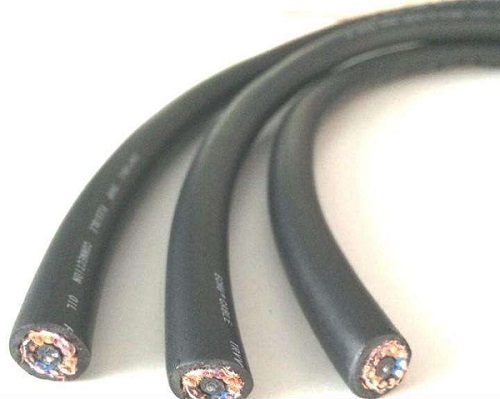

耐彎曲高柔性拖鏈電纜TPUSP安徽青盛電氣專業生產商。 在工業應用中，越來越多的復雜運動需要使用到可扭轉或三維高柔性電纜，并且要求這些電纜可以擁有和使用于直線拖鏈系統中時相似的使用壽命。芯線,束絞，屏蔽和護套材料必須要能承受彎曲時產生的擠壓力以及由扭轉運動產生的徑向壓力的變化。為此，不同“軟”結構元件 如：粘膠纖維，PTFE元件或其它裝填元件等，都被用于高柔性機器人電纜中，以吸收扭轉力。

產品結構：耐彎曲高柔性拖鏈電纜TPUSP安徽天纜專業生產商。 在工業應用中，越來越多的復雜運動需要使用到可扭轉或三維高柔性電纜，并且要求這些電纜可以擁有和使用于直線拖鏈系統中時相似的使用壽命。 芯線,束絞，屏蔽和護套材料必須要能承受彎曲時產生的擠壓力以及由扭轉運動產生的徑向壓力的變化。為此，不同“軟”結構元件 如：粘膠纖維，PTFE元件或其它裝填元件等，都被用于高柔性機器人電纜中，以吸收扭轉力。

應用優勢 ：耐彎曲高柔性拖鏈電纜TPUSP安徽天纜專業生產商。 抗扭電纜用于機器人系統，自動裝卸設備并且用于機械，無特殊變動?？古る娎|可以用于室內和室外?？古る娎|有侵蝕性礦物油滲漏的區域以及電纜暴露于高機械應力的區域。

產品特點：

1、機器人抗扭信號電纜中的芯線,束絞，屏蔽和護套材料，就必須要能夠承受彎曲時產生的擠壓力或者是由扭轉運動產生的徑向壓力的變化。所以，不同“軟”結構元件，如：粘膠纖維，PTFE元件或其它裝填元件等，都使用在了高柔性機器人電纜中，這樣能夠更好的吸收扭轉力。

2、機器人抗扭信號電纜在控制電纜和總線電纜中使用，具有較高的耐磨性能，而且采用的是TPV護套材料，所以可以有效的保護經過扭轉優化的絞合元件不受損壞。 所有高柔性機器人電纜都在取長1米，做+/-180°扭轉的測試中經過了3000000次往返運動的測試。

除此之外，我們還進行了另外一項測試，也就是將電纜置于一根長度約2500毫米的拖鏈中，然后進行270°的扭轉，在此期間，向心力則會使電纜承受極高的負載以及沉重的沖擊力，所以一般來說，這種情況通常會發生在工業機器人的應用中。

技術參數

導體：高抗彎強度的精細裸銅多股線(符合 EN 60228 標準)

絕緣材料：高機械性能的 絕緣TPE材料 單元屏蔽：高抗扭強度的鍍錫銅絲編織屏蔽，光學覆蓋率85%

外護套：低粘性，不含鹵素，PUR基混合物，特別耐磨損且具有高度的靈活性，適用于拖鏈 使用溫度范圍：（移動安裝）-25 °C 至 +80 °C，彎曲半徑為10 x d

使用溫度范圍：（固定鋪設）-40 °C 至 +80 °C，彎曲半徑為4 x d 最大速度：180 °/s 扭轉最大加速度：60 °/s2

行程距離：適用于機器人和三維運動的應用， Class 6 扭轉：每1米電纜長度可 扭轉±180° 抗輻射強度：高 額定電壓：300/500 V (符合DIN VDE 0245標準) /450/750V
